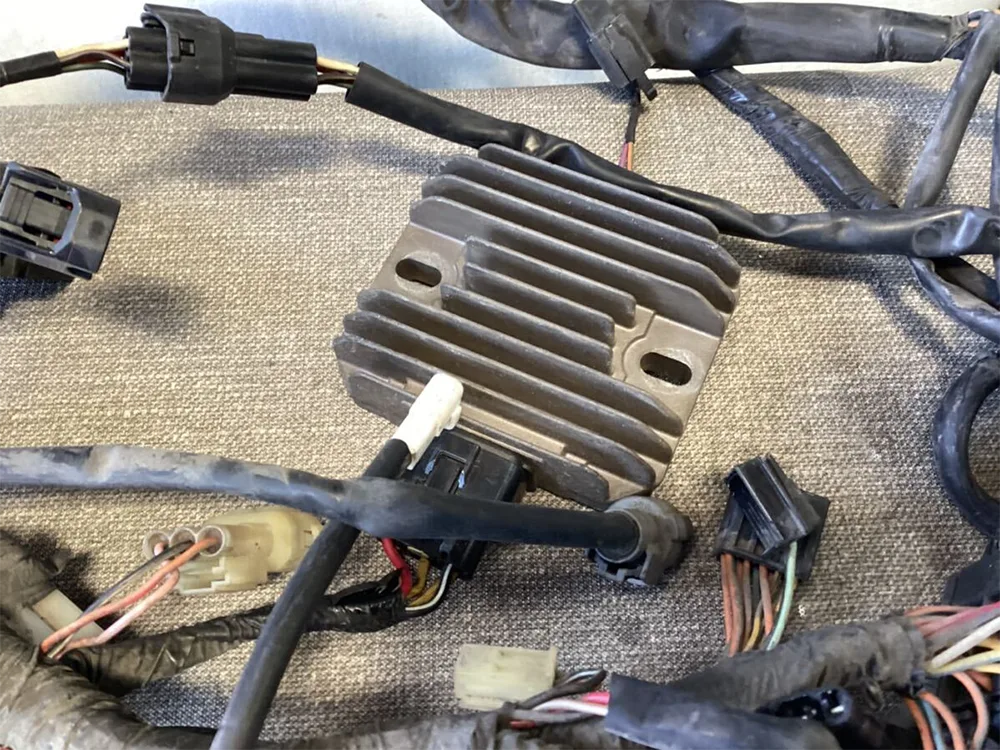

Motocyklový usměrňovač GY6-125

Motocyklový usměrňovač GY6-125, nazývaný také regulátor usměrňovače, je „centrem výkonu“ systému napájení motoru a spolu s magnetickým motorem a baterií formuje systém trojúhelníku napájení. Jeho hlavní funkce se odrážejí ve dvou klíčových částech:

Opravná konverze:

Střídavý proud (AC) generovaný provozem magnetického motoru má vlastnosti periodických změn směru proudu a velkých výkyvů napětí, které nemohou přímo dodávat energii palubnímu zařízení. Motocyklový usměrňovač GY6-125 má vestavěný můstkový usměrňovací obvod, který stříhá sinusovou vlnu AC na jednosměrný pulzující stejnosměrný proud prostřednictvím jednosměrné vodivosti čtyř diod. Tento proces je jako instalace "jednosměrného ventilu" pro proud, který zajišťuje, že proud vždy teče stejným směrem. Vezmeme-li jako příklad střídavý proud 50 Hz, po usměrnění tvoří stejnosměrný proud se 100 pulzacemi za sekundu, který poskytuje adaptivní napájení pro stejnosměrná zařízení, jako jsou audiosystémy a přístrojové panely.

Ochrana proti stabilizaci napětí:

Za různých provozních podmínek vykazuje výstupní napětí magnetického motoru motocyklu velké výkyvy. Během nečinného provozu může napětí klesnout až na 12,5 V, což znesnadňuje splnění požadavků na udržovací nabíjení baterie; Při jízdě vysokou rychlostí může špičkové napětí dosáhnout více než 100 V, což daleko překračuje bezpečný rozsah 12V baterie. Motocyklový usměrňovač GY6-125 dynamicky upravuje výstupní napětí pomocí technologie PWM (Pulse Width Modulation). Když napětí překročí prahovou hodnotu 14,8 V, okamžitě aktivujte bočník, aby se uvolnil přebytečný výkon; Když je napětí nižší než 13,5 V, účinnost nabíjení se zlepší. Tento mechanismus nejen účinně chrání aktivní materiál desek olověných baterií, zabraňuje tvorbě krystalů síranu olovnatého v důsledku přebíjení a vyboulení, ale také zajišťuje stabilní teplotu barvy světlometů a konstantní zapalovací energii zapalovací cívky. V praktických aplikacích dokáže tato funkce stabilizace napětí prodloužit životnost žárovek více než trojnásobně a úspěšnost zapálení zapalovací svíčky lze zvýšit až na 99,8 %.

Tato součást přímo ovlivňuje životnost baterie (jako je ochrana nabíjení a vybíjení baterie YTX9-BS) a stabilitu systému osvětlení a zapalování a je klíčovou elektrickou součástí malých skútrů. Jeho výkon přímo ovlivňuje životnost elektrické soustavy vozidla – kvalitní usměrňovače dokážou zvýšit počet cyklů baterie o 40 % a snížit výskyt elektronických poruch způsobených abnormálním napětím o více než 65 %.

Usměrňovač GY6 125 4vodičový jednofázový typ (základní model)

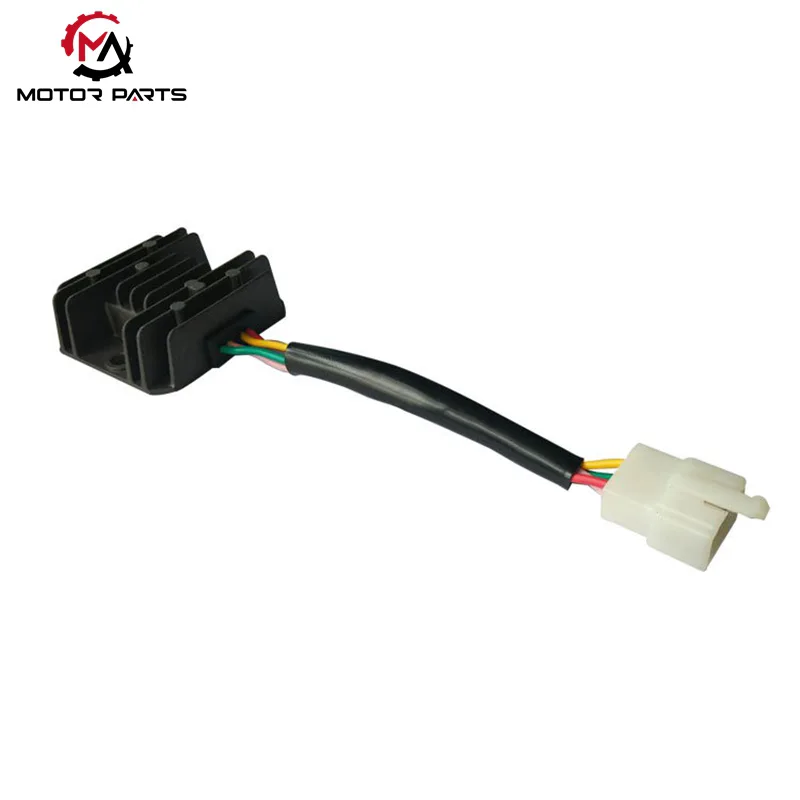

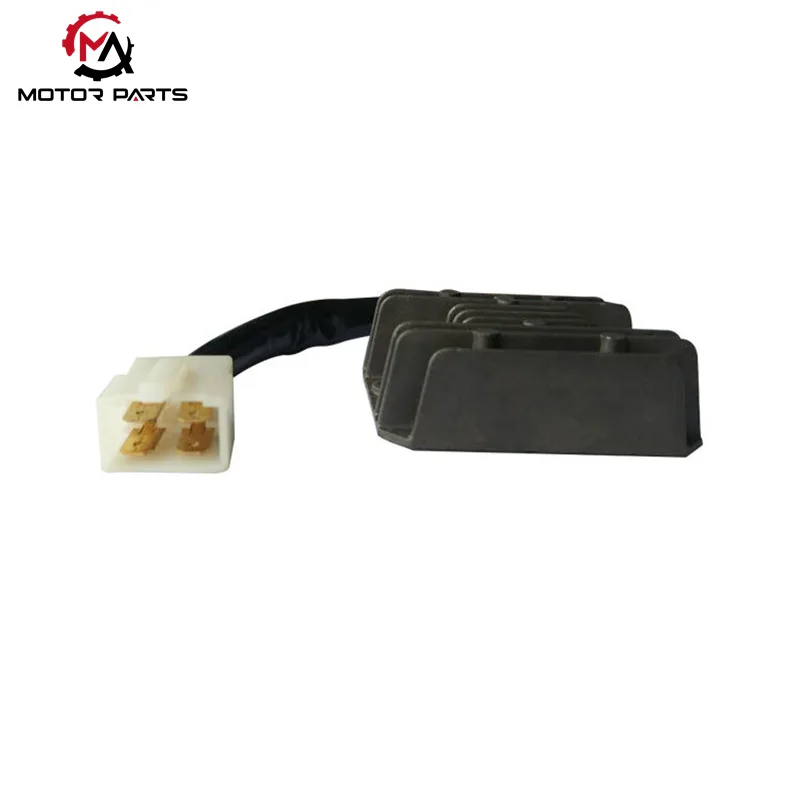

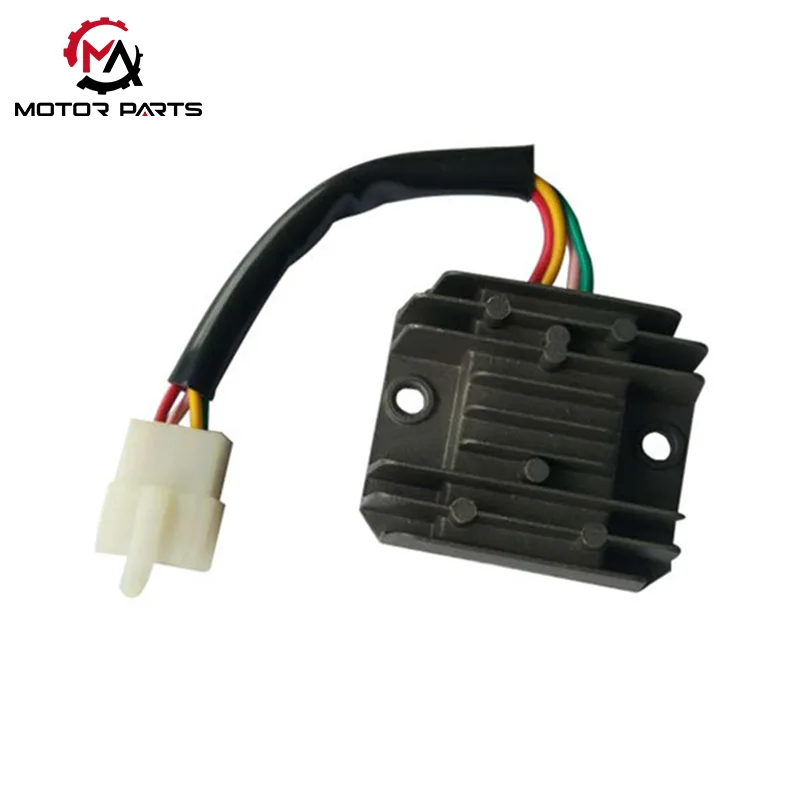

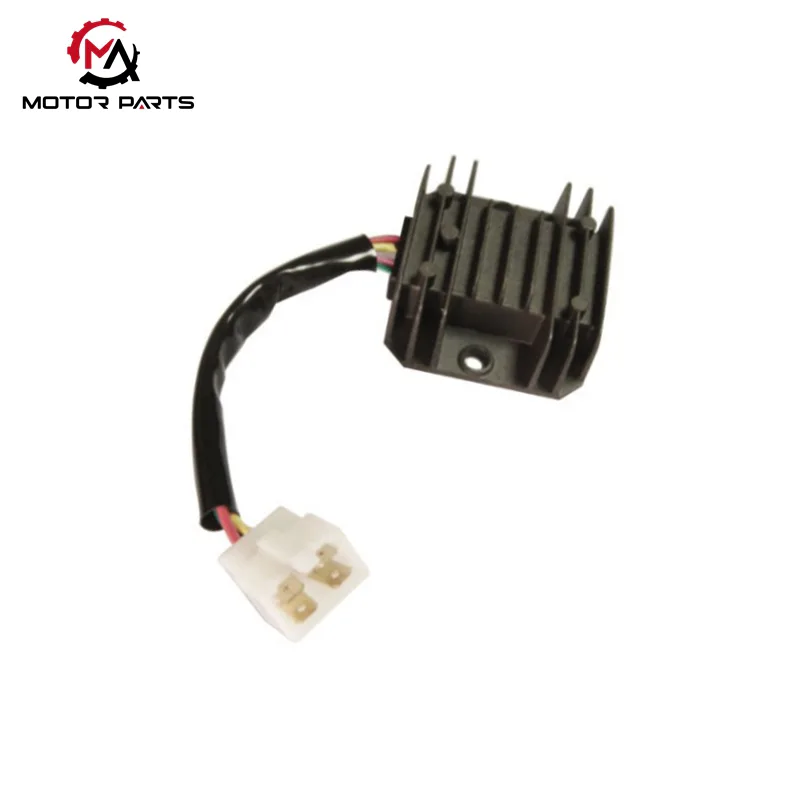

Konstrukční vlastnosti: Přijímá 4vodičový 4kolíkový design, obsahuje 2 vstupní linky střídavého proudu (žlutá/růžová nebo bílo/žlutá), 1 výstupní stejnosměrné vedení (červené) a 1 zemnící vodič (zelený), utěsněné v lité hliníkové krabici s chladičem a utěsněné epoxidovou pryskyřicí, aby se zabránilo vlhkosti.

Princip stabilizace napětí: Je přijata technologie stabilizace napětí oříznutím zkratu. Když napětí překročí normu, je napětí řízeno zkratovým svodem. Konstrukce je jednoduchá, cena je nízká a je vhodná pro základní model GY6 125 (jako jsou běžné skútry).

Parametry jádra: AC vstupní napětí 20-60V, nabíjecí výstupní proud 0-4A, rozsah provozních teplot -20°C až 60°C.

Tabu denní údržby

Je zakázáno používat usměrňovače bez baterií, jinak vysoké napětí rozbije elektrická zařízení;

Pravidelně čistěte prach na chladiči, abyste se vyhnuli dlouhodobému nečinnosti (což může způsobit nadměrné nabíjení);

Při dodatečné montáži LED světlometů a dalšího vybavení by měl být vybrán usměrňovač s větším výstupním proudem (≥ 6A), aby se zabránilo poškození přetížením.

Parametr produktu:

Jaké jsou výhody usměrňovačů vyráběných společností Max Trading?

Stabilita napětí: Pomocí technologie řízení zpětné vazby s uzavřenou smyčkou je výstupní napětí přesně uzamčeno ve zdravém rozsahu 13,8 V ~ 14,4 V, čímž se zabrání přebíjení a vyboulení baterie, se skutečnými výkyvy pouze ± 0,2 V;

Stabilní proud: Vestavěný nadproudový ochranný obvod, vhodný pro scénáře vysokého zatížení, kde jsou současně zapnuty světlomety i GPS. Jmenovitý proud 18A může splnit většinu potřeb úprav;

Stabilní odvod tepla: Konstrukce žeber z hliníkové slitiny zlepšuje účinnost odvodu tepla o 60 % a plášť dosahuje pouze 48 ℃ po nepřetržitém provozu po dobu 3 hodin v prostředí 45 ℃, hluboko pod bezpečnostním prahem 70 ℃.
