Motocyklové příslušenství Honda Wave110 Ruční spínače

Max Trading vyrábí klikové spínače příslušenství pro motocykly Honda Wave110. Levý spínač integruje funkce seřízení směrových světel, dálkových/tlumených světel, klaksonu a sytiče spolu s bezpečnostním blokovacím mechanismem spojeným s brzdou. Pravý spínač zahrnuje zastavení motoru, elektrický startér, ovládání světlometů a integruje plyn a přední brzdu. Produkt funguje na DC12V, je kompatibilní se standardními řídítky Φ22mm a je vybaven UL94 V-0 nehořlavým ABS technickým plastovým pláštěm. Kontakty jsou vyrobeny z materiálu AgNi10 a kabeláž používá vícepramenný pocínovaný měděný drát Φ0,3 mm, díky čemuž je kompatibilní s celou řadou podkostních motocyklů WAVE110. Jsou poskytnuty pokyny k instalaci, včetně provozu při vypnutí, ověření modelu a fotografování kabelového svazku. Tento produkt je vyhrazeným příslušenstvím pro spínač na řídítkách pro motocykly Honda Wave110.

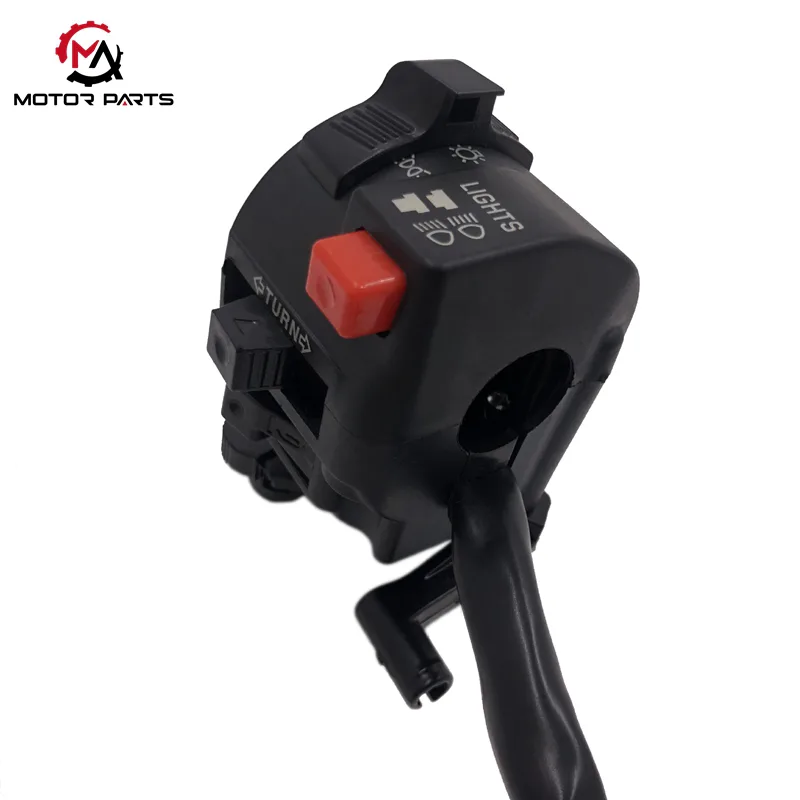

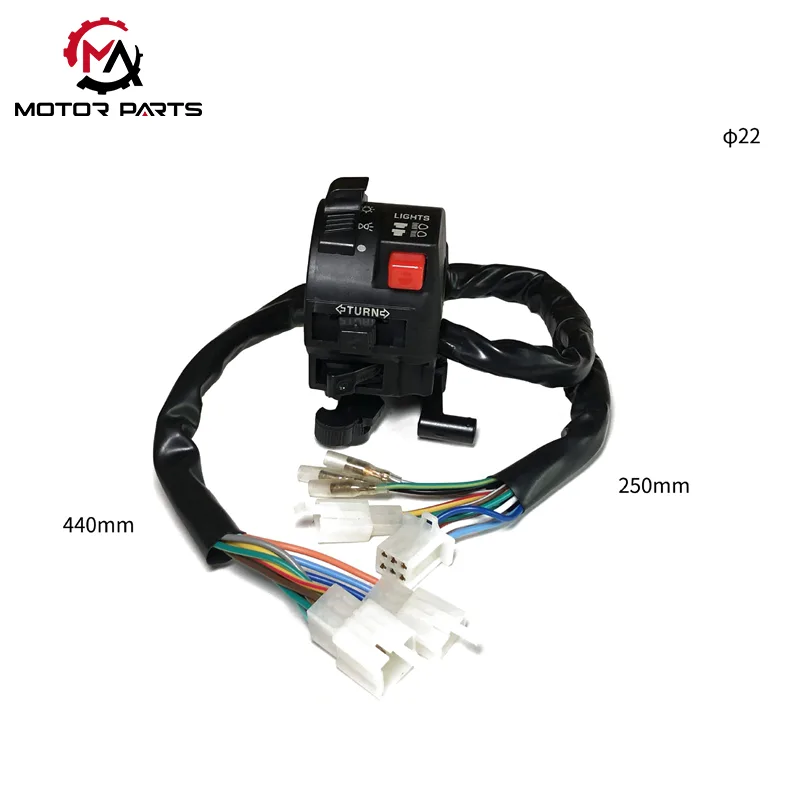

Levý spínač na řídítkách motocyklu Honda wave110 (model ZB0132, s ovládáním vzduchových dveří)

• Třírychlostní kombinovaný spínač

Ovládání ukazatelů směru (nejvyšší rychlostní stupeň): Otočením doleva aktivujete ukazatel směru vlevo, odbočením vpravo aktivujete ukazatel směru vpravo a po odbočení se automaticky resetuje, aby bylo zajištěno bezpečnostní varování při změně jízdního pruhu.

Přepínání dálkových a potkávacích světel (střední rychlostní stupeň): Při zapnutých světlometech přepněte nahoru pro přepnutí na dálková světla a dolů pro přepnutí na potkávací světla; Jediným klepnutím lze spustit blikající světlo předjíždění a rychle upozornit na vozidlo jedoucí před vámi.

Spoušť houkačky (spodní tlačítko): Přijetí designu typu lisu, připojeného k 12V obvodu, jeho stisknutím se spustí zvuk externí houkačky, který se používá pro varování při jízdě.

• Knoflík pro nastavení větrných dveří

Knoflík je integrován pod sedlem levé rukojeti a je navržen speciálně pro charakteristiky přívodu paliva do karburátoru ve vozidlech se zakřiveným nosníkem. Při startování studeného vozu jej otočte do polohy „ON“, abyste zavřeli vzduchovou klapku pro snadné nastartování; Po zahřátí motoru jej otočte zpět do polohy „OFF“, abyste otevřeli sytič a zajistili normální provoz.

• Oblast pomocného ovládání

Levá strana je vybavena spínačem táhla brzdové páky, který automaticky přeruší startovací okruh při sešlápnutí přední brzdy a vytvoří tak bezpečnostní blokovací mechanismus. Spolu s pravou brzdou vytváří dvouokruhový ochranný systém pro zvýšení bezpečnosti jízdy.

Pravý spínač na motocyklu Honda wave110 (model ZB0120, plastové polohování pevné)

Tlačítka základních funkcí

Vypínač (červené tlačítko): Stiskněte do polohy "STOP", okamžitě odpojte zapalovací okruh a zastavte chod motoru; Vyvolejte reset do stavu "RUN" pro obnovení provozu vozidla.

Spínač elektrického startéru (tlačítko indikátoru blesku): Když je v neutrálu nebo sešlápnete brzdu, stiskněte toto tlačítko pro pohon startéru s napětím 12V a snadné nastartování motoru.

Ovládání světlometů (tři řadicí páky): "OFF" pro vypnutí světel; Zapněte kontrolku polohy na převodovém stupni 1; „2. rychlostní stupeň“ umí přepínat mezi dálkovými a potkávacími světly a některé modely zapínají zadní světla synchronně při rozsvícení předních světel.

Integrace plynu a brzdy

Páčka přední brzdy je instalována pod integrovanou páčkou plynu na pravé straně. Při sevření hydraulický systém kotoučových brzd přesně řídí brzdění předního kola a současně rozsvítí brzdové světlo, které okamžitě vyšle signál o brzdění zadnímu vozidlu.

Parametr produktu:

Instalační tipy od Max trading:

1. Před montáží odpojte napájení motocyklu, aby nedošlo ke zkratu a spálení pojistky. Věnujte zvláštní pozornost tomu, abyste při zapnutí nezapojovali nebo neodpojovali svorky spínače.

2. Ověřte model spínače na řídítkách motocyklu, potvrďte, že spínač odpovídá modelu, a zkontrolujte, zda jsou tlačítka spínače flexibilní. Po potvrzení, že nedošlo k žádným chybám, si připravte příslušné demontážní a montážní nástroje: doporučuje se použít šroubovák s izolačním pouzdrem (pro zabránění zkratu), momentový klíč (aby nedošlo k poškození řídítek nebo základny spínače v důsledku nadměrného utahování šroubů) a špičaté kleště (pro uspořádání kabelového svazku). Pro nucenou demontáž je zakázáno používat nástroje různých velikostí.

Před demontáží starého vypínače vyfoťte mobilním telefonem polohu připojení kabelového svazku (označené „řízením“, „houkačkou“, „světlo“ a dalšími funkčními svorkami), aby chyby v elektroinstalaci nezpůsobily selhání provozu.

Balíček produktu:

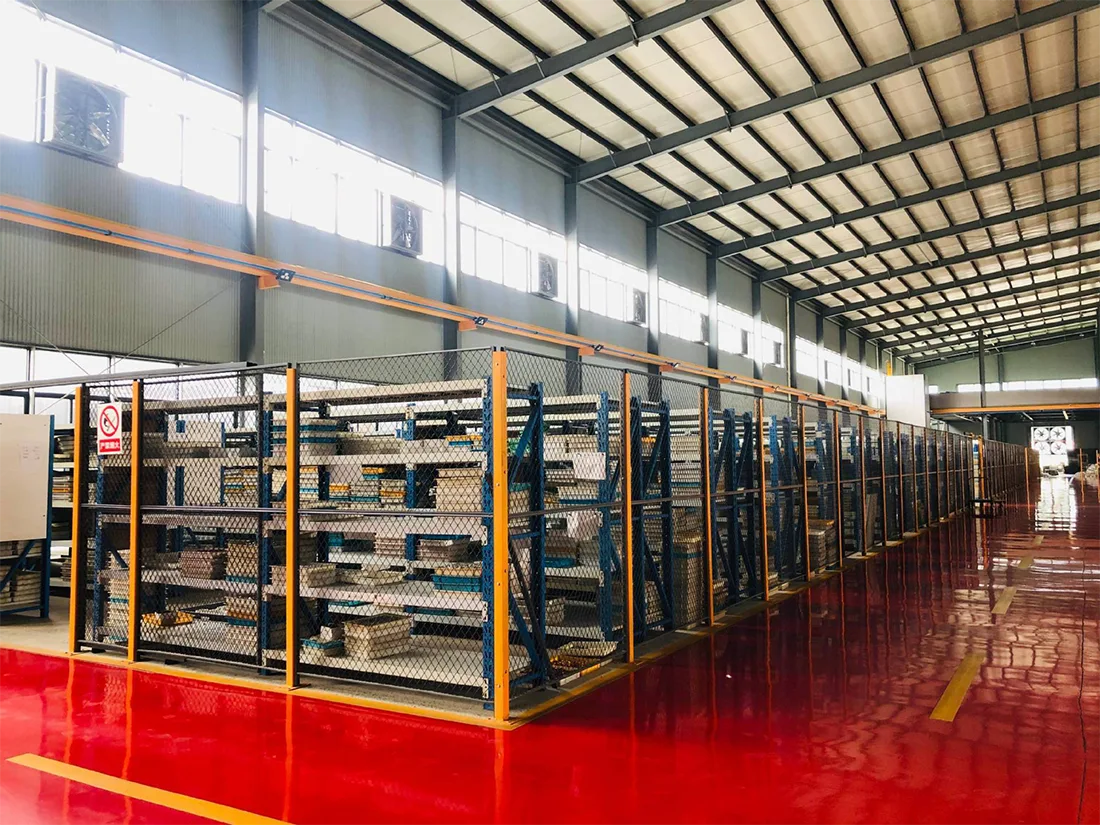

sklad:

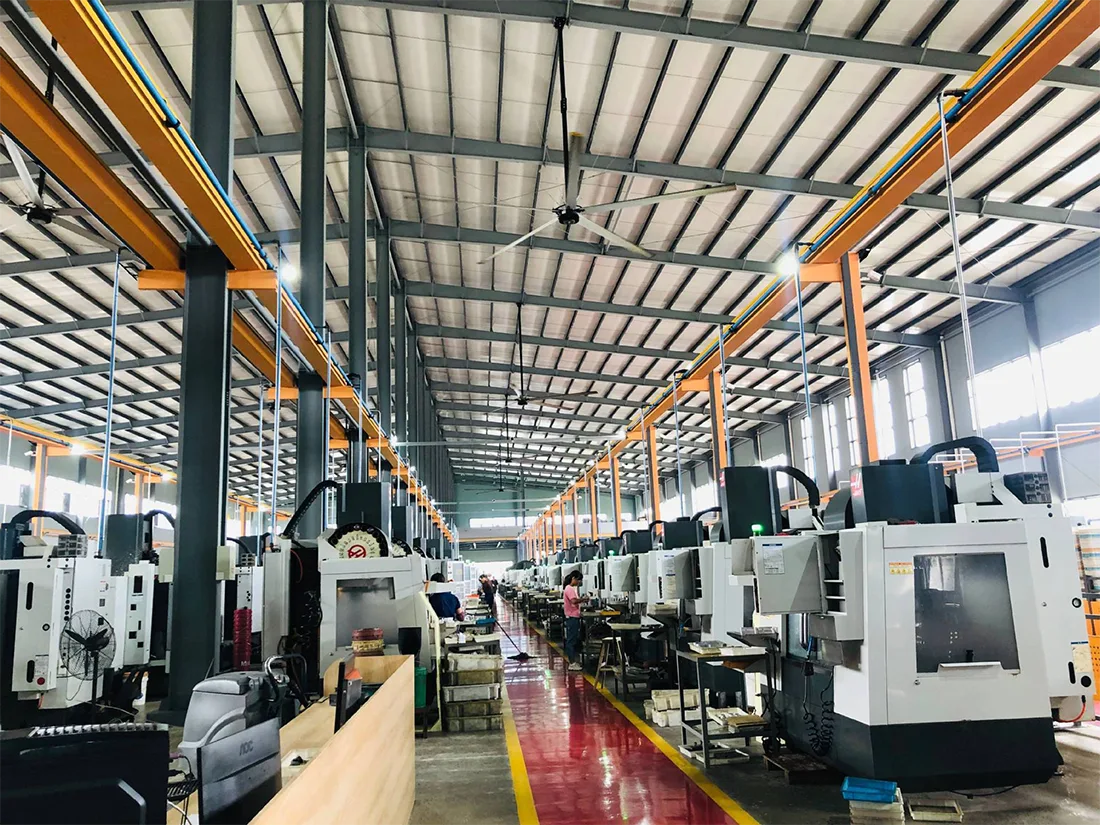

workshop:
