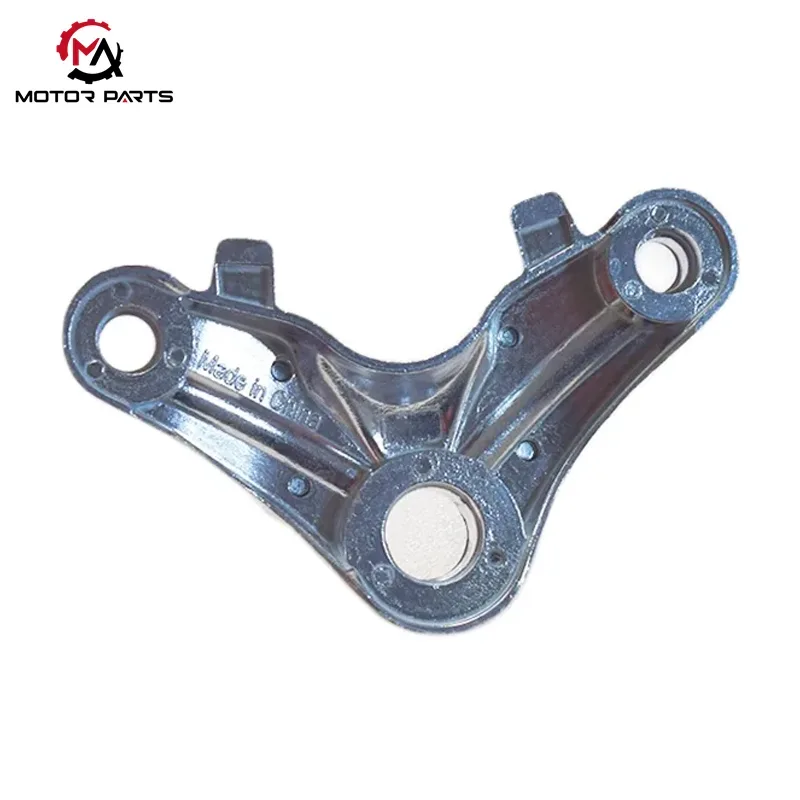

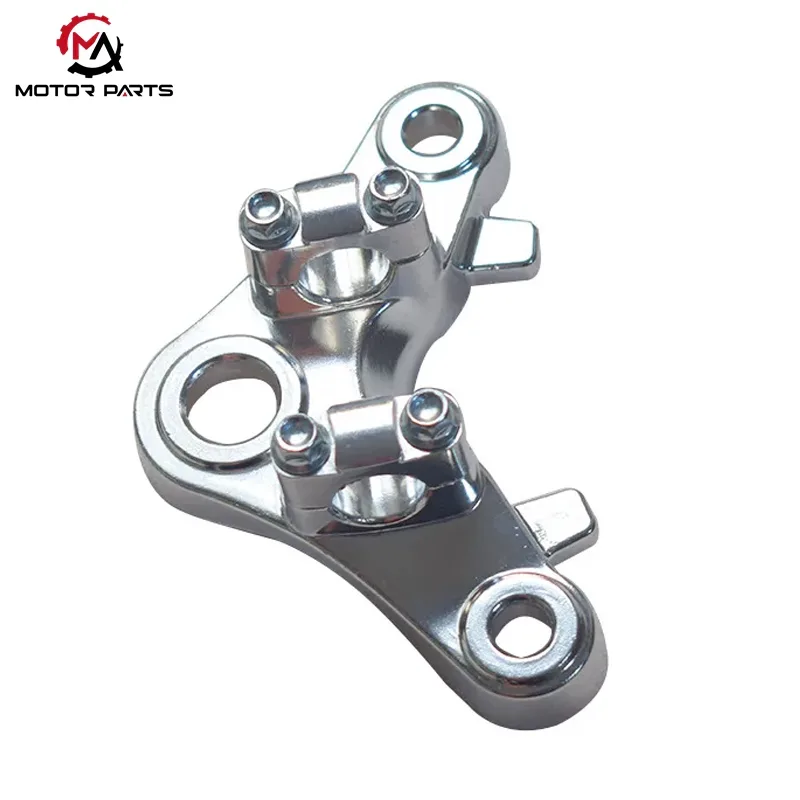

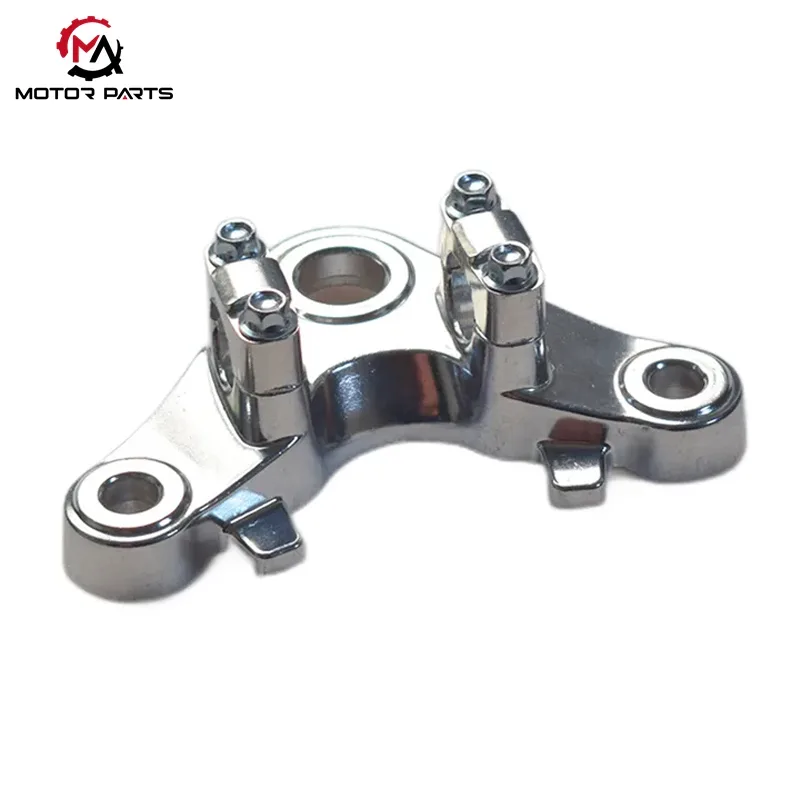

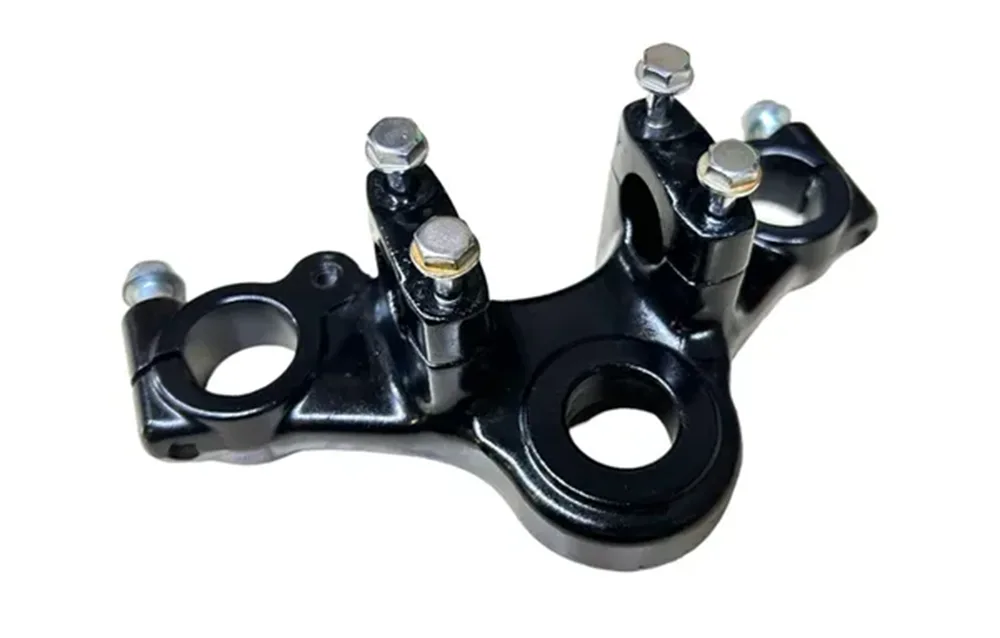

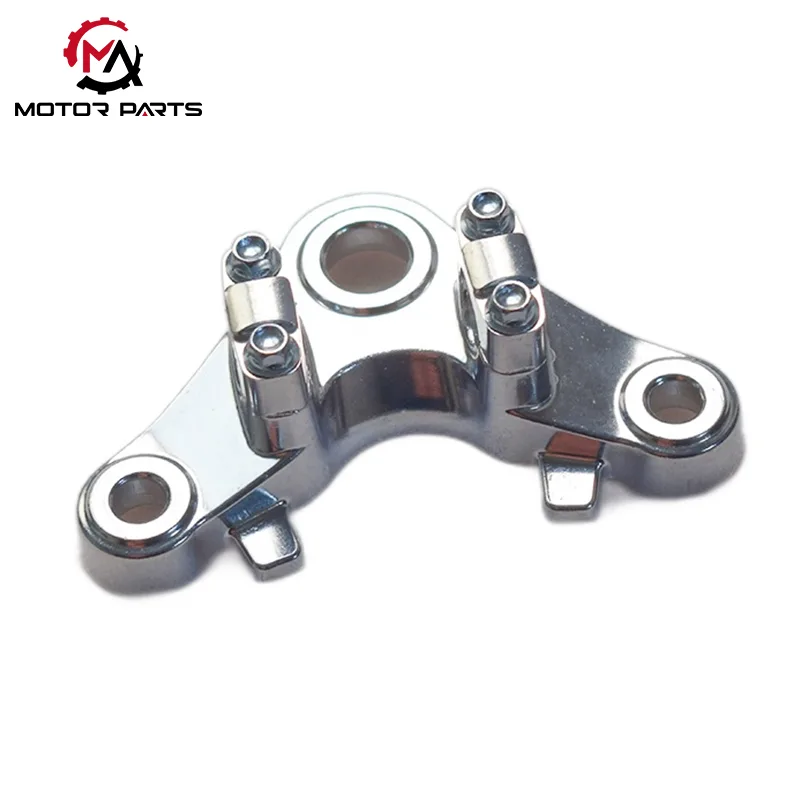

Horní spojovací deska pro motocykl Honda CG125

Max Trading se specializuje na výzkum a vývoj a dodávky konstrukčních dílů motocyklů. Naše horní spojovací deska pro motocykl Honda CG125, hlavní nosná a řídicí součást spojující vidlici, tlumiče a rám CG125, prošla technickou optimalizací ve čtyřech dimenzích: strukturální mechanika, zpracování materiálů, kompatibilita instalace a dlouhodobá životnost. Tato horní spojovací deska se vyznačuje průmyslovým standardním tvarem bumerangu a trojúhelníkovým tříbodovým uspořádáním otvorů v kombinaci s designem zónové tloušťky, integrovanými výztužnými žebry a obloukovitě tvarovanou dutinou snižující hmotnost. Dosahuje jak vysoké pevnosti, tak lehké konstrukce. Vícenásobné antikorozní úpravy, včetně elektroforézy, práškového lakování a galvanizace, zajišťují jeho dlouhodobou adaptabilitu na deštivé, blátivé a hrbolaté prostředí.

Horní spojovací deska pro motocykl Honda CG125 je kompatibilní s průměrem trubky středové sedlové trubky 22–28 mm, roztečí otvorů tlumiče 130–150 mm a univerzálními šrouby M10/M12. Běžní uživatelé jej mohou snadno rozebrat a vyměnit pomocí standardních nástrojů. Poskytuje stabilní ovladatelnost při nízkých rychlostech, aby se zabránilo sklouznutí ruky, a také zlepšuje stabilitu řídítek při vysokých rychlostech, čímž uspokojí jak vlastnosti vhodné pro začátečníky, tak požadavky zkušených jezdců na stabilitu vozidla.

Konstrukce a pevnostní analýza: Podrobné vysvětlení

I. Návrh celkového konstrukčního uspořádání

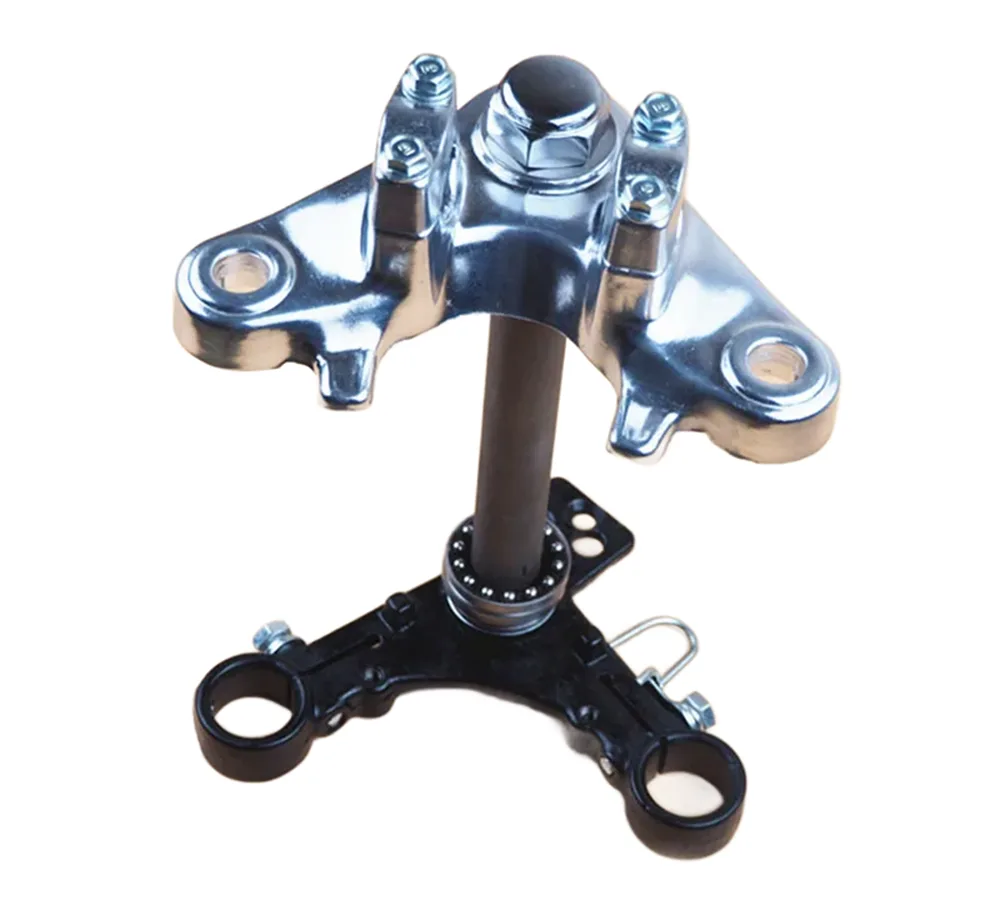

U předního systému motocyklu CG125 je horní spojovací deska hlavní nosnou součástí spojující přední vidlici, tlumič a rám. Horní spojovací deska motocyklu Honda CG125 přijímá průmyslový standardní konstrukční design „bumerangového tvaru“, čímž dosahuje stabilního rozložení zatížení a přesného ovládání řízení prostřednictvím vědecky navrženého umístění otvorů.

Rozložení tříbodového otvoru

Středový otvor: Montážní otvor trubky řízení přední vidlice, přibližně 25 mm v průměru

Levé a pravé otvory: Otvory pro upevnění předního tlumiče, boční vzdálenost 130–150 mm

Charakteristika struktury stresu

Tři hroty tvoří stabilní trojúhelníkovou strukturu

Síla řízení a síla nárazu tlumiče jsou rovnoměrně přenášeny na rám

Účinně snižuje lokalizovanou koncentraci napětí a zlepšuje celkovou strukturální stabilitu

Tato konstrukce je zvláště vhodná pro dojíždějící motocykly, jako je CG125, zachovává stabilní ovladatelnost na městských silnicích a složitých vozovkách.

II. Návrh tloušťky plechu a mechanické optimalizace

Aby se vyrovnaly požadavky na pevnost a lehkost, používá horní spojovací deska odlišnou konstrukci v různých oblastech:

Zesílená nosná plocha jádra

Tloušťka středové plochy: 8–12 mm

Nese hlavní řízení a vertikální zatížení

Ztenčená oblast okraje

Tloušťka hrany regulovaná na 5–8 mm

Snižuje celkovou hmotnost při zachování tuhosti

Tato konstrukce s dělenou tloušťkou zajišťuje, že si struktura zachovává dobrou odolnost proti únavě i při vysoké intenzitě používání.

III. Lehká a vyztužená konstrukce

Na spodní konstrukci horního spojovacího plechu motocyklu Honda CG125 je výkon dále vylepšen prostřednictvím geometrické optimalizace:

Integrovaná výztužná žebra

Zvyšuje odolnost proti ohybu a torzi

Zlepšuje celkovou odolnost proti nárazu

Obloukové dutiny snižující hmotnost

Snížení hmotnosti v nekritických nosných oblastech

Celková hmotnost snížena přibližně o 30 % ve srovnání s čistě pevnou konstrukcí

Snižuje riziko zlomeniny a zlepšuje dlouhodobou spolehlivost

Materiály a výrobní proces

1. Možnosti výběru hlavního proudu materiálu

U motocyklů řady CG125 využívá horní spojovací deska různá vyzrálá materiálová řešení napříč různými trhy a verzemi, aby vyvážila požadavky na náklady, pevnost a odolnost.

Ocelový plech válcovaný za studena (hlavní řešení)

První originální díly Honda, stejně jako domácí značky jako Zongshen a Lifan, běžně používaly lisování a tváření za studena válcovaných ocelových plechů.

Kontrolovatelné náklady, vhodné pro hromadnou výrobu

Silná odolnost proti plastické deformaci, vhodná pro podélné zatížení

Velmi vhodné pro dlouhodobé, vysokofrekvenční použití v dojíždějících motocyklech

Hliníková slitina ADC12 (odlehčené řešení)

Některé exportní verze (jako například brazilské emisní modely Euro III) používají hliníkovou slitinu ADC12, vytvořenou tlakovým litím:

Celková hmotnost snížena přibližně o 25 %

Účinně zlepšuje flexibilitu řízení po modernizaci přední vidlice

Vhodnější pro upravené nebo špičkové modely, které upřednostňují manipulační výkon

2. Povrchová úprava a antikorozní proces

Pro různá provozní prostředí má horní spojovací deska několik provedení povrchové ochrany:

Elektroforetický povlak + černý práškový lak (dvojitá ochrana)

Společné řešení pro domácí modely

Hustá struktura povlaku účinně izoluje proti dešti, bahnu a pískové erozi

Vykazuje vynikající odolnost proti korozi ve vlhkém, deštivém a prašném prostředí v jižních oblastech

Proces galvanizace (originální tovární vylepšené řešení)

Originální spojovací desky Honda obsahují na tomto základě galvanizační úpravu

Prošel přísným testováním v solné mlze s odolností proti korozi přesahující 500 hodin

Výrazně oddaluje stárnutí kovů i při dlouhodobém venkovním parkování

adaptace funkce

Otvor centrálního nástavce pokrývá rozsah 22-28 mm a je kompatibilní s různými značkami nástavců předních vidlic (jako jsou originální 25mm nálitky a upravené 28mm náběhy); Instalační otvor má průměr 10-12mm a je kompatibilní s univerzálními šrouby M10/M12, což usnadňuje výměnu dílů během údržby a snižuje náklady na údržbu pro uživatele.

Délka nástavce je navržena s přesnými specifikacemi 80-110 mm, což tvoří zlatou shodu s úhlem naklonění horního spojovacího plechu motocyklu Honda CG125 přibližně 26 ° dopředu. Prostřednictvím přesných výpočtů inženýrské mechaniky je dosaženo přesné rovnováhy vratného momentu řízení. Tato konstrukce účinně zamezuje fenoménu „narážení rukou“ při pohybu v nízkých rychlostech a skrytému nebezpečí „plovoucích rukojetí“ při jízdě vysokou rychlostí. Může poskytnout přátelský zážitek z jízdy pro začátečníky a splnit přísné požadavky zkušených řidičů na stabilitu vozidla.

Deska nemá složitou zakřivenou povrchovou strukturu, má rovný povrch a vyhrazený prostor pro ovládání klíčem. Díky standardizovanému uspořádání otvorů mohou běžní uživatelé dokončit demontáž a výměnu pomocí nástrčných nástrojů bez potřeby specializovaného vybavení.

Parametr produktu:

Maximální rozložení trhu obchodování a zákaznický servis

1. Strategie hluboké kultivace pro klíčové trhy

Vytvoření tržního vzoru „bipolárního růstu a globálního pokrytí“:

Hlavní rostoucí trhy: Jihovýchodní Asie (Vietnam, Indonésie) s ročním tempem růstu objednávek přes 40 %, se zaměřením na příslušenství vozidel pro dojíždění CG125, spoléhající se na zámořské základny místních výrobců vozidel při dosahování spolupráce v dodavatelském řetězci; Jihoamerický trh se zaměřuje na díly terénních motocyklů, přičemž v roce 2024 došlo k meziročnímu nárůstu objemu objednávek o 25 %; Evropský trh prolomil certifikační bariéry díky upgradům technologie produktů z uhlíkových vláken se zaměřením na rozvoj zákazníků pro úpravy sportovních motocyklů. Cílem je do roku 2025 zvýšit podíl špičkových produktů na 25 %.

2. Vztahy se zákazníky a služby s přidanou hodnotou

Systém odstupňovaných služeb: Pro zákazníky OEM je v továrně umístěn profesionální technický tým, který zasáhne a optimalizuje kompatibilitu montáže horní spojovací desky a přední vidlice od konce konstrukce, čímž zlepšuje kompatibilitu produktů a efektivitu výroby; Zaměřujeme se na zákazníky na poprodejním trhu a nabízíme špičkovou službu „3letá ultra dlouhá záruka + 48hodinové rychlé doplňování“, abychom zajistili efektivní reakci na výměnu dílů. U dlouhodobých strategických partnerů pravidelně vytvářejte zprávy o hloubkové analýze trhu, které zahrnují základní údaje, jako jsou trendy na trhu v cílových regionech (jako je roční míra růstu 37 % u spojovacích desek vyhrazených pro elektrické motocykly), porovnávání technických parametrů konkurence a kolísání nákladů dodavatelského řetězce, což zákazníkům poskytuje přesnou základnu pro rozhodování, aby mohli formulovat strategie nákupu.
