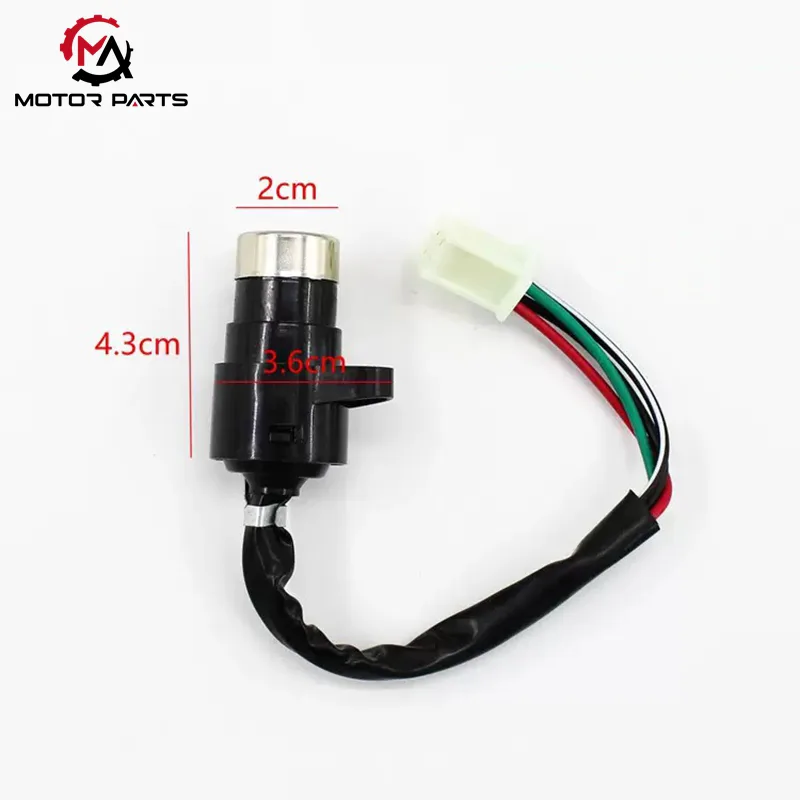

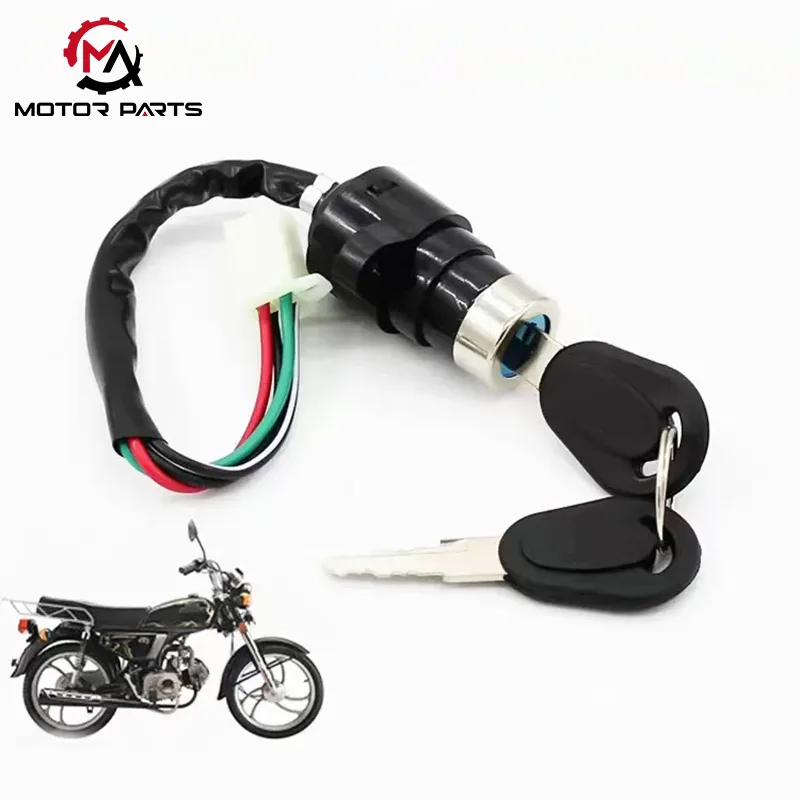

Spínač zapalování motocyklu JH70

Tento vysoce kvalitní spínač zapalování motocyklu JH70 z továrny Max Trading je základní komponentou, která řídí elektrický obvod celého vozidla a start/stop motoru. Konstrukční návrh a provozní logika přepínače jsou založeny na základním principu „mechanické propojení + přepínání okruhů“.

Komponenty struktury:

1. Sestava mechanického zámku

Tělo zámku zapalování motocyklu JH70 je vyrobeno z tlakově lité zinkové slitiny nebo hliníkové slitiny, spárované s vysoce přesnou měděnou vložkou zámku a originálním exkluzivním klíčem. Vyznačuje se přesným západkovým mechanismem, který umožňuje přesné otáčení pouze originálním továrním klíčem a současně poskytuje jak kontrolu startování, tak ochranu proti krádeži.

Některé modely jsou také vybaveny konstrukcí zámku řízení; při přepnutí do uzamčené polohy bezpečně uzamkne řídítka a dále zvyšuje bezpečnost vozidla při parkování.

2. Modul elektrického kontaktu

Vložka zámku integruje skupinu kontaktů z vysoce čisté mědi, přičemž počet a poloha kontaktů přesně odpovídá požadavkům na zapnutí/vypnutí obvodu pro každou pozici. Kontaktní povrch prochází profesionální antioxidační úpravou, aby účinně odolal oxidaci a korozi, zajišťuje dlouhodobou stabilní vodivost a poskytuje robustní ochrannou bariéru pro celý elektrický systém vozidla.

3. Montáž svorkovnice kabeláže

Zadní část spínače zapalování motocyklu JH70 je vybavena 3-6 zásuvnými kabelovými svorkovnicemi, které se připojují k napájecímu zdroji, zapalovacímu systému, světelnému okruhu a dalším základním obvodům. Pohodlná zásuvná konstrukce výrazně zlepšuje účinnost kontroly a údržby okruhu.

Pracovní princip

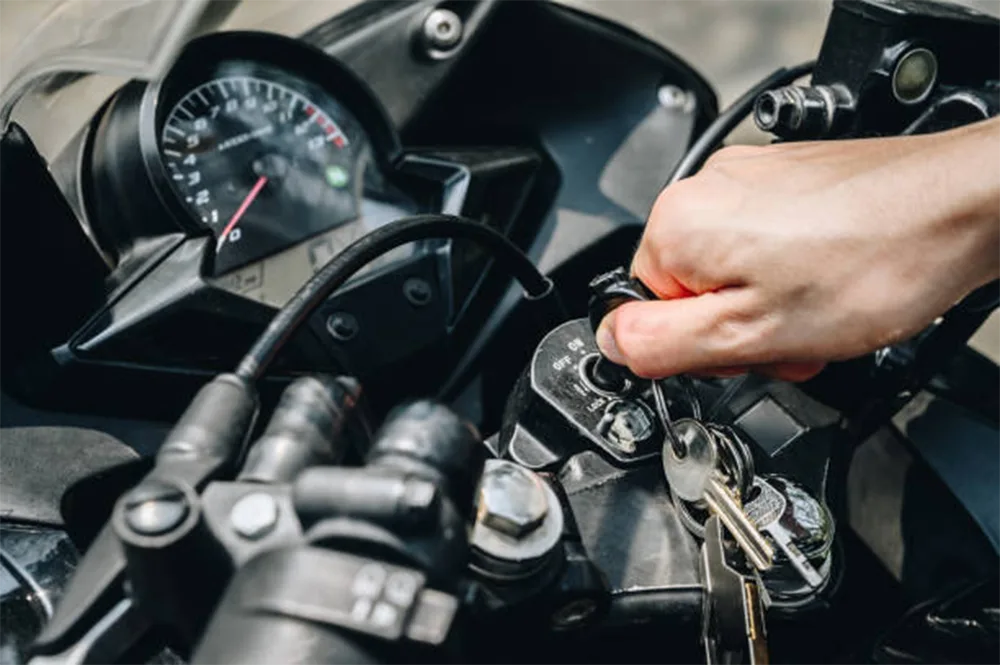

Když je klíč zasunut do cylindrické vložky a otočen, cylindrická vložka prostřednictvím přesného mechanismu záběru ozubených kol pohání sestavu vnitřních kontaktů tak, aby se synchronně pohybovala, čímž řídí stav zapnutí/vypnutí celého elektrického obvodu vozidla. Konkrétní pracovní postup je následující:

Poloha ON (Pozice zapnutí)

Když je klíč otočen do polohy ON, spojovací mechanismus vložky zámku připojí skupinu kontaktů k napájení, zapalovacímu systému a obvodu osvětlení. V tomto okamžiku se elektronická přístrojová deska motocyklu rozsvítí, zapalovací svíčka přijme zapalovací napětí a světlomety, zadní světla a další osvětlovací systémy přejdou do pohotovostního režimu, který poskytuje nezbytnou podporu napájení pro bezpečný provoz vozidla.

START pozice (startovní pozice)

Po otočení do polohy START (některé zjednodušené modely tuto fyzickou polohu vynechávají a používají samostatné tlačítko elektrického startéru) zapalování motocyklu JH70 kromě zachování spojení se zapalovacím systémem a obvodem osvětlení propojí i obvod startovacího motoru. Proud pak pohání spouštěcí ozubené kolo, aby se spojilo se setrvačníkem motoru, otočilo klikovým hřídelem a dokončilo proces spouštění motoru.

Aby se zabránilo poškození motoru spouštěče v důsledku přetížení, má tato poloha obvykle nadproudový ochranný mechanismus a doba jednoho spuštění je omezena na 5-8 sekund.

Poloha VYPNUTO/ZAMKNUTO (poloha motoru vypnuto/zamčeno)

Když je klíček otočen do polohy OFF nebo LOCK, kontaktní mechanismus zcela odpojí všechny obvodové spoje a přeruší se napájení vozidla. Současně se vysune závora zámku tělesa mechanického zámku a zapadne do drážky pro upevnění řídítek, čímž se řídítka zamknou pod určitým úhlem a vytvoří se fyzická bariéra proti krádeži, která účinně zabraňuje svévolnému pohybu nebo otáčení vozidla při parkování.

Parametr produktu:

Max Trading se těší na spolupráci s vámi

Současný globální trh se spínači zapalování motocyklů má složenou roční míru růstu 22 % a očekává se, že velikost trhu přesáhne 15 miliard juanů do roku 2025. Naše produkty zaujaly vedoucí pozici na trhu se svými čtyřmi výhodami plné adaptability, vysoké stability, inteligence a souladu. Ať už jste přeshraniční prodejce elektronického obchodu, regionální velkoobchod s náhradními díly nebo dodavatel výrobců vozidel, můžeme vám poskytnout přizpůsobená loga, exkluzivní balení, odstupňovanou cenovou politiku a 7× 24hodinovou servisní podporu zahraničního obchodu.

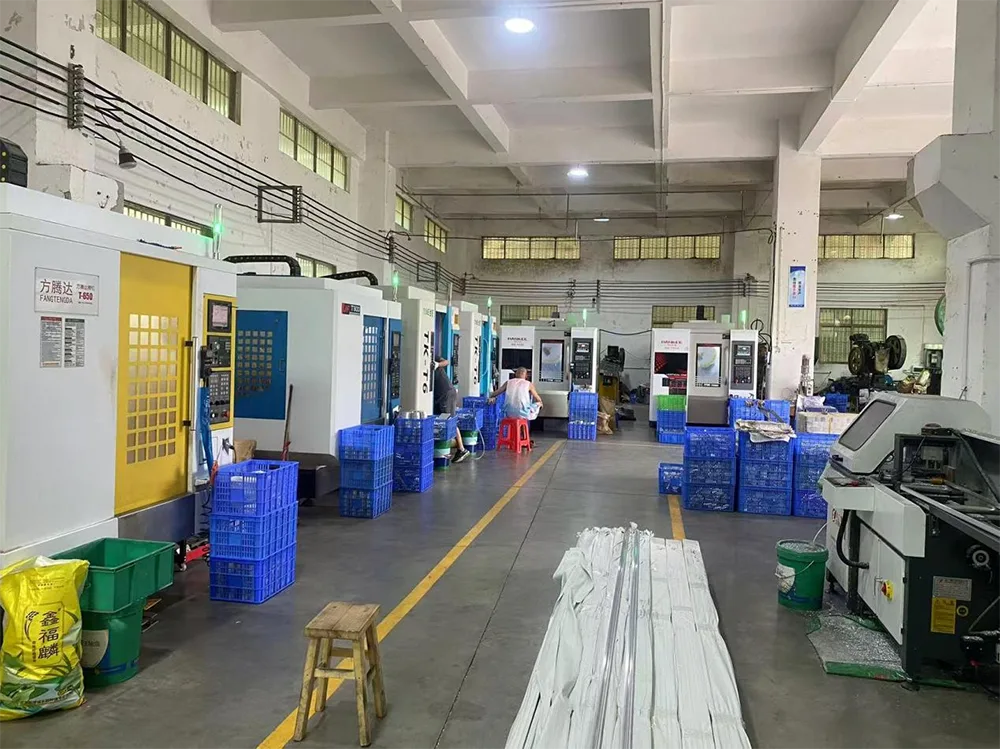

Výrobní dílna
